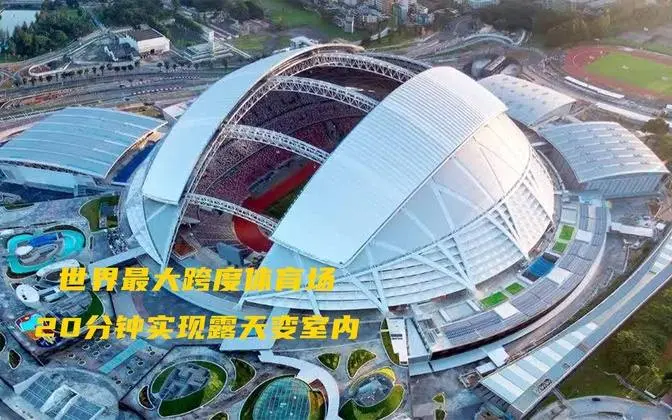

這是世界上最大的開合式圓頂建築
能夠在20分鐘內實現露天辨識內
其跨度長達310米
可以輕鬆地裝下悉尼歌劇院
它就是新加坡國家體育場
佔地35萬平米
花費了13億美金打造而成
是亞洲首個集體育休閒娛樂
商業一體的綜合性體育場
本期視頻帶大家看看
新加坡體育場的建設過程
新加坡早在1970年
便有了第一座國家體育場
但卻是一個露天的場地
加上新加坡熱帶雨林的氣候
頻繁的颳風下雨
使得體育場的使用過於侷限
因此新體育場的建設
在2000年便開始規劃
他們計劃打造一座能夠容納數百人
並且還需要有一個能夠遮風避雨的屋頂
但是面積增大的體育場
其屋頂面積和重量
也隨之變得更大更重
曾經就七座體育場屋頂坍塌的先例
因此大多數室內場館都採用居住支撐
同時這也會影響到觀衆的適應
因此新體育場不僅需要一個巨大的屋頂
還不能出現一根柱子
並且還要保證絕對的安全
設計師通過古代穹頂建築尋找到了靈感
決定採用圓頂式的屋頂
利用拱形結構將重量傳遞到地面
新體育場的圓頂結構
有六道巨大的鋼橫架
橫跨整座體育場
並與兩條豎向鋼橫架
以及衆多的斜撐
共同承擔整個屋頂的重量
這種格架是橫架的內部
由三角形結構組成
其結構形態非常穩定不易變形
整個屋頂結構將要使用1.1萬噸的鋼材
爲了控制預算
團隊開發了新的設計軟件
算出在符合結構安全的前提下
最低的鋼材用量
新體育場的屋頂跨度長達310米
能夠輕鬆的裝下細膩格局
並且僅靠結構自身就能支撐屋頂
2010年底
體育場開始建設
由於地基屬於粘性土質
無法承擔體育場的重量
爲此他們先拆除了舊場館
利用拆除的混凝土
當作新體育場的底基
並在其上部澆入一塊高強的混凝土板
組成堅固的閥式底基
但是這還不足以完全支撐整個體育場
他們還需要打造一個加固系統
新加坡國家體育場
是世界上最大跨度的穹頂建築
它的屋頂可以實現自由開合
面積更是達到誇張的2萬平米
並且室內沒有使用任何柱子支撐
完全依靠自身結構承擔重量
號稱是結構工程學上的奇蹟
體育場的屋頂雖然能夠承擔自重
但是拱形的結構
不僅會產生向下的重量
還會向四周擴散
如果在地面沒有指推裝置
那麼它就會像餡餅一樣塌陷
結構工程師設計了一個圍繞體育場的環梁
其內部爲14道高強鋼欄
並且還施加了4000噸的運營力
整個環梁如同一個不斷向內加壓的皮筋
屋頂通過橫架與環梁連接
環梁利用自身的強度和運營力
能夠很好的抵消和約束屋頂對地面的壓力和位移
而整個設計最爲關鍵的就是
橫架與環梁的連接
連接點被稱爲是指推支座
體育場的屋頂重達1.5萬噸
分別有20個指推支座承擔賀載
每個支座內有150根抗減鋼筋插入環梁內部
只要環梁和支座強度足夠
那麼屋頂就不可能坍塌
不得不說這個設計足夠的優秀
體育場可開合設的屋頂
由兩塊面積爲1萬平米的弧形屋頂組成
每塊重達1000噸
屋頂能夠實現20分鐘露天辨識內
得益於其內部安裝的腳盤系統
以及拱形橫架上的軌道
轉動腳盤就會將屋頂關閉
而打開屋頂則純粹靠自動滑行
並且有感應器嚴格的控制活動位置
除此之外
製作屋頂的材料也是實現開合的關鍵
工程師採用四幅以錫製作輕量化的氣枕屋頂
不僅減輕了重量
並且更理於排水
爲了更方便的對屋頂進行維護
工作人員會使用無人機對屋頂進行檢查
爲了達到體育場鮮明的個性
在屋頂的內部還安裝了數萬個LED
打造了一個世界最大的活動營屏
在燈光亮起的那一刻
就是場館最驚豔的地方
不僅在場內在市區裏也能看到
並且還會對屋頂進行同步植布
增加了體育場的曝光率
可容納5.5萬人的體育場
需要安裝多大的空調呢
新加坡國家體育場是世界上第一個
能在同一場地舉辦足球 田徑和演唱會的場館
數萬人的規模對於空調的需求也極爲龐大
並且新加坡地處赤道附近
屬於熱帶氣候
常年溫度在24至34度之間
什麼樣的空調才能滿足需求呢
給數萬人的體育館大規模降溫
不像在家裏吹空調從上往下吹
因爲冷氣還未到達地面
就會被下面的熱氣給衝散
設計師採用看臺來輸送冷氣
在觀衆席下面有着一道道冷氣管道
根據熱氣上升冷氣向下的原理
讓每一位觀衆都能感覺到涼爽
而製造冷氣的設備
就是位於看臺後方的製冷方
他們先將大量的防凍球進行降溫
冷凍後的防凍球會儲存冷氣
再利用防凍球將噴灑的水冷卻
同時冷水也會將空氣降溫
而被降溫的冷氣會隨着管道進入體育場
從而起到大範圍的降溫的效果
新加坡體育場是一個多功能的場地
將舉辦足球 橄欖球 田徑以及演唱會
而每一個項目需要的場地大小不一
爲了讓觀衆能夠更近距離的觀賞
看臺被設計成活動式
中間看臺可以利用升降機降到下面
前面的看臺就能往後退
同時將場地變大
在場地變小時也可以增加5000的座位
爲了讓觀衆體驗賽場上的氣氛
場館內任何吸引的材料都會被踢出
並設有許多反射聲音的表面
這樣才能讓觀衆更加被氣氛所帶動
人員聚集的地方
最重要的就是安全疏散的設計
當活動結束後
會有5.5萬人離開
在歷史上有多起踩踏事件的慘劇
設計師通過電腦分析觀衆離開圖景
分析壓力點位置
並進行更改
確保每個出口越走越寬
5.5萬人僅需要8分鐘就能離開場館
2014年
新加坡國家體育場正式開放
這裏不僅是舉辦運動會的最佳地點
更是吸引了衆多的明星大咖
在這裏舉行演唱會
同時體育場也是一座賺錢機器
其利潤更是超過了摩天大樓的投資
