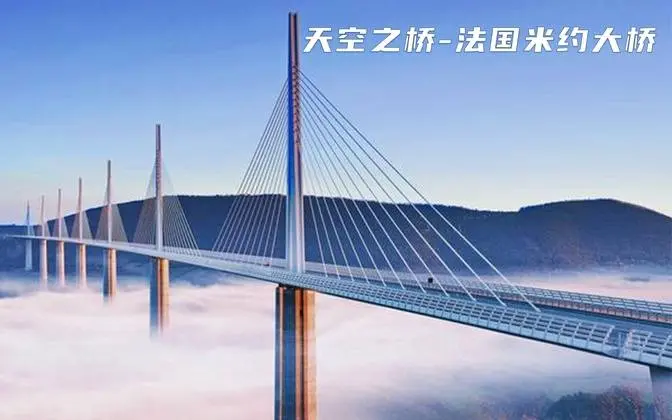

這是世界上橋墩最高的橋樑,其支撐柱高達343米,大橋坐落於法國西南的高原地帶,因地處米約市而得名爲米約大橋,橋樑全長2460米,橋面設計爲雙向四車道,距離地面最深處爲270米,設計使用年限爲120年,總投資4億歐元興建,大橋簡約優雅的外形,以及橋樑與自然的完美結合,被譽爲是最具美感的橋樑工程。
本期視頻帶大家看看米約大橋的設計與建設過程。
米約大橋是法國高速公路上最壯觀的路段,迄今爲止有超過4000萬輛汽車通行,它連接了法國的南北區域,地處自然保護區中心,大橋由英國建築師諾曼福斯特設計,倫敦小黃瓜摩天大樓和墨西哥國際機場均出自他手。
由於大橋需要穿越自然保護區中心,因此設計師以不破壞自然風景爲準則,將橋樑設計爲一條非常平滑的曲線造型,底部依靠7座橋墩支撐,每座橋墩採用12根拉索連接橋面,這樣整座橋樑就能體現出優雅柔美的一面,在不破壞風景的同時與之完美結合。
這就是米粵大橋除了高度之外的極致之處,此設計方案很快就奪得了設計競標,但是在施工方拿到圖紙時,就碰到了三大挑戰,第一是修建世界上最高的橋墩,第二則是如何在橋墩上鋪設鋼箱梁橋面,第三是如何讓7根重達700噸的鋼塔豎立起來,儘管有着諸多難題需要解決,但是這並沒有影響項目的開展。
2001年10月,米粵大橋正式開工建設,整個橋樑的建設需要3年內完成,相比世界最長懸索橋,日本明氏海峽大橋10年的建設期,工程進度也是一項挑戰,首先他們需要搭建修建橋墩的平臺,地形地勢導致每個橋墩高度坡度都不一樣,並且區域內還有破裂的石灰岩。
就如同我國貴州喀斯特地貌,施工隊首先在每座橋墩底部開挖5個井樁,直徑達5米深16米,7座橋墩同時施工,在3個月之後大橋建設初步成型,橋墩的基礎也已經完工,接下來就是在基礎上打造200多米的橋塔。
米約大橋是法國最高的橋樑,長達2.5公里的橋面,僅由7根超高橋墩支撐,橋面採用鋼箱梁鋪設,用鋼量達3.6萬噸,此時橋墩基礎已經完成,地面橋墩作業採用自動爬木機施工,每4米就往上爬升一次,爲了使橋墩足夠牢固,每根橋墩使用了1.6噸加固鋼筋,當橋墩高度到達200米以上時,施工就變得格外的困難。
工人每天需要乘坐依附在橋墩外的迷你電梯上下,頂部起重機在大霧和下雪天作業時,下方則呈現一片白茫,爲此他們在起重機安裝了攝像頭,再配合地面指揮才能進行施工,爲了保證施工進度,他們還在工地附近設置了混凝土攪拌站,2003年11月,開工兩年之後,大橋所有橋墩施工完成,經過最後的測量,所有橋墩的高度誤差不足2釐米。
相對於2003年的工程技術,這是一項了不起的成就,爲了紀念這一時刻,他們將寫有500名參與者的名單放在一根管子內,永遠地封在橋墩頂部,不得不說外國人也注重儀式感。接下來的工程則是在橋墩頂部鋪設橋面,米約大橋的橋面高度爲270米,爲了保證橋面的穩定,其材料需要儘可能的輕量化。
設計師採用巨大的方形鋼箱梁作爲擠柱來確保橋面的穩固,並且兩邊須焊接成三角形的側板,形成四車道路面,同時其外形如同飛機的機翼,擁有良好的避風性。整個橋面組件將在工廠預製,由2200塊鋼板裁切焊接組成,其中最長的節塊長22米,重90噸,比傳統的混凝土輕了三分之二,並且精度能達到毫米級別。
在工廠完成的橋面組件,會被運送至工地進行最後的成型焊接,它們在橋樑兩端設置拼裝線,工廠預製的組件通過龍門吊移動至正確位置,最後將其焊接組成完成的橋面。它們需要在一年的時間內完成整個橋面工程,但是怎樣將拼接好的鋼箱梁架設到橋墩頂面,成爲現階段最大的挑戰?
眼前正在滑動的鋼鐵橋面,是米粵大橋最具挑戰性的項目,工程師稱之爲推橋施工法,它們利用橋墩的支撐力,採用起重裝置來推橋,利用橋面與橋墩之間的摩擦力向前滑行,但是重達3.6萬噸的橋面,以及200多米的高度,會導致橋墩受摩擦力過大,從而可能會把橋墩推倒。爲了保證推橋作業的順利進行,工程師採用了一種特殊的推動設備,他們將這個設備叫做轉換器,它有兩個歇行體和兩個起重
器組成,在起重器的作用下相互滑動,第一個起重器推動歇行體讓橋面上升,第二個起重器推動另一塊歇行體,讓橋面向下並向前滑動,這種轉換器能讓橋面與橋墩不直接接觸,從而不會產生過大的摩擦力,這樣橋墩就不會有損害的風險,細的橋墩安裝了64個轉換器,每4分鐘能向前推進60釐米,但是這一切還只是模型,同時也是第一次在橋樑工程上使用,推橋前他們在橋墩之間設置了輔助支架,
14臺監控電腦同時運行,當工人按下啓動鍵,橋面緩緩向前推進,附近的觀測員也在緊張的嚴密監控,當橋面抵達一號墩完成204米的推進時,轉換器的運行良好,工程師們也鬆了一口氣,他們證實了這項史無前例推橋工藝的可行性。
接下來的推進作業顯得相當的輕鬆,兩個月之後,米嶽大橋即將合攏,爲了慶祝這一時刻,他們將一大瓶香檳旋置在隙縫中,隨着橋面的推進,完成了一次價值4億歐元的太平儀式,但是完成合攏之後的橋面,就像柔軟的線條一樣,設計方案的下一步就是把橋面拉直,這就需要利用70米高的橋塔,每座橋塔重達700噸,受到空間上的限制,他們採用古代埃及方尖碑的豎立技術,在橋面兩側架起巨型鋼壁,並裝有起重
器,利用攔索將橋塔吊起,然後慢慢旋轉讓它垂直,隨後巨型鋼壁再移動到下一位置,豎立起來的橋塔通過攔索與橋面連接,經過張經攔索從而將橋面拉直,當所有攔索拉好之後,就開始鋪設路面,整個路面使用了9000噸力輕,僅用4天的時間就完成了鋪設和壓實,隨後28輛超過900噸的卡車,停在橋樑最關鍵的位置,經過測試該路面下陷了26釐米,僅爲設計值的一半,2004年12月14日,
彼嶽大橋正式通車,參與儀式的不僅有法國總統亞特希拉剋,法國空軍表演隊也準時出現在大橋上空,這座世界上最美的天空之橋,如同一葉天舟漂浮在雲端之上,人工造物與大自然的完美結合,堪稱絕美之作,感謝您的觀看,喜歡的請點贊支持
