各位同學大家好
這個單元中我們會介紹
傅立葉變換的一個範例
我們用指數函數來說明
在這個單元中我會根據
傅立葉變換的公式跟關係式
我們會計算一下
一個指數函數它的傅立葉變換之後的結果
會是怎麼樣的一個關係
同時我們會了解傅立葉變換
不存在的一些範例
我們看一下傅立葉變換的表示式
對一個連續時間x(t)
對應的傅立葉變換之後的函數如果是X(jω)
這中間我們用一個雙箭頭來代表
這兩個配對的關係
這兩個函數符合下面這兩組積分式
也就是我們可以把時間軸的這個函數
乘上對應的這個指數函數
然後把所有的時間積分下來之後
就可以得到這個傅立葉變換的這個頻率的函數
同樣的這個頻率函數
如果乘上對應的指數函數
然後把所有的頻率也積分之後
再除以2π的話
就可以還原成原來這個時間軸的這個函數
接着我們用這個關係來求一下
指數函數它的傅立葉變換
我們假設我們要求的這個指數函數是
指數函數的-at然後u(t)
這時候a我們考慮是正的時候
所以畫出來是右邊的這個圖
也就是時間大於0的時候
開始有這個指數函數的關係
因爲a是正的所以-at它會是遞減
然後最後趨近於0
我們根據傅立葉變換的公式
這個x(t)就會代進去這個積分式
所以我們可以把它代進去這個
e^-at u(t)把它代進去
這個時候這裏有一個u(t)這個步階的函數
u(t)代表的意思就是說
時間大於0的時候是1
小於0的時候是0
所以這個積分從負無限大到正無限大
事實上是沒有必要的
最主要是它可以從0開始
因爲小於0的時候的積分它是0
所以這個地方積分的區間
我們可以改成0到正無限大
這時候這兩個指數函數是相乘
所以我們可以把它係數相加
所以就變成指數函數的-(a+jω)t
這個指數函數的積分
根據微積分的定義
它就等於它的係數就是-(a+jω)分之1
乘上原來的這個指數函數
然後它的區間從0到正無限大
接下來這個時間
我們就把這個區間代進去
0跟無限大把它代進去
首先代的是t趨近於無限大的時候
再來減掉t等於0的時候
這個情況指數函數的無限大次方
然後a是正的
所以就是負的無限大次方
然後趨近於0
後面這一項是指數函數的0次方
0次方就會等於一個1
它的一個常數值是1
因爲經過這樣計算之後
留下來就是後面這一項
這是減掉分母一個負
所以兩個作用之後
變成是a+jω分之1
所以針對這個函數我得到了
這個傅立葉變換是a+jω分之1
再來我們看一下這個性質是什麼
我們先看一下它的大小
也就是取絕對值的意思
取絕對值就是這個a+jω分之1取絕對值
取絕對值就是在實部的平方
加上虛部的平方開根號
所以得到的結果是在分母
然後根號的a平方加ω平方
對應的函數我們可以把它畫出來
就是針對不同的ω
我可以畫出上面這個圖形
但是圖形爲什麼是這樣呢
首先我們看ω如果等於0
就是這個地方ω如果等於0的話
分母的根號裏面只剩下a平方
a平方再開根號 就會變成a
所以這裏的數值呢
會變成是a分之1
再來如果我們看a或者-a
因爲這裏有一個ω平方
所以a跟-a的平方都是等於a
所以分母這個根號裏面
就會變成兩倍的a平方
兩倍a平方開根號
就會這個a平方可以提出來
所以這個地方的數值的大小
就會變成是a乘上根號2
或者把它化簡一下
就變成2a分之根號2
這個圖形就是這樣畫來的
再來我們看一下它的相角
相角意思就是虛部去除以實部
然後取所謂的tan^-1
得到的結果就是這個tan^-1(ω/a)
然後乘上負號
乘上負號的原因是因爲它在分母的關係
所以一樣我們可以畫出它的圖
圖形是像這樣子的
爲什麼是這樣子呢
首先我們看ω等於0的時候
這一項就是0
所以tan^-1的0
它會等於是0
所以這裏的數值就是0
再來我們看如果ω等於a的時候
所以這個ω等於a
所以這是tan^-1的a除以a
所以是tan^-1的1
tan^-1的1就是45度
但是因爲前面還有一個負號
所以事實上這裏會變成是負的45度
所以這是-4分之π
再來ω如果等於-a的話
這個裏面就會變成-a除以a
所以是-1
所以tan^-1的-1它是-45度
再加上前面有一個負號
所以這個地方就會變成是+45度
就是4分之π
這個圖形就是這樣畫出來的

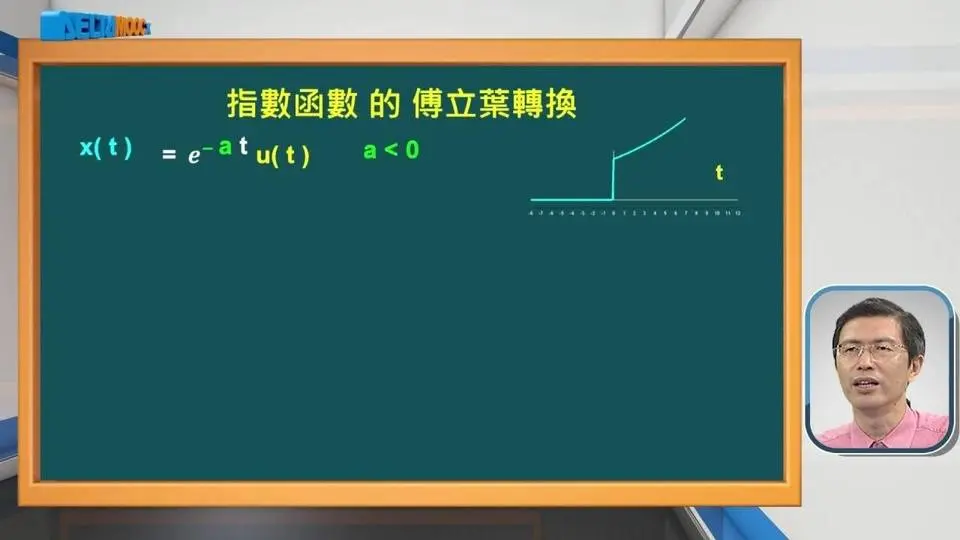

再來我們看另外一個情況
就是a如果是小於0
a小於0是怎麼樣呢
就是如果這一個從時間等於0
大於0的時候慢慢遞增
跑到無限大這個一個發散的一個函數
我們看這個函數它的傅立葉變換會是怎樣
一樣我們代進去這個傅立葉變換的公式
這個x(t)就會代進去
這個指數函數
然後因爲u(t)這個負的時間就沒有作用
所以我們積分區間就改作從0開始積就可以了
再來這兩項都是指數函數
我們就它的係數相加
所以加在一起之後就變成
指數函數的-(a+jω)t
這一項這是指數函數的積分
根據微積分所以它等於
負的這個係數(a+jω)分之1
然後同樣的這個指數函數
積分區間從0到正無限大
這時候我們再把這個t
把這個積分上下界代進去
所以一樣代進去第一項是t代無限大的時候
減掉第二項t代0的時候
後面這一項是指數函數的0次方
所以還是一個常數值1
但是後面這一項會是無限大
爲什麼無限大呢
因爲這時候a是小於0
所以這整個的時間的係數會變成是一個正值
所以這是一個指數函數正的無限大
一個東西的正的
一個指數函數的正的無限大
就會跑到無限大
所以這整個積分式
雖然後面有一項是一個1
但是前面這一項是無限大
所以積完之後會變成是無限大
意思就是說這一項的積分結果是不存在的
因爲它跑到無限大去了
這個意思就是說
這個函數沒有傅立葉變換
就是這樣的一個指數函數
它是一個發散的一個指數函數的函數的話
它沒有傅立葉變換
所以我們整理一下
a大於0的時候
是這個慢慢隨着時間收斂到0的這個函數
它的傅立葉級數就是a+jω分之1
我們畫出來它的大小
它的相位角
就可以得到在不同頻率對應的這個關係的數值
另外一種情況就是
如果a是小於0
a小於0是這種發散的這種函數
這個情況它沒有傅立葉變換
因爲它這個積分式
積分之後是爆掉 是跑到無限大
所以傅立葉變換是不存在的
所以我們整理一下
如果對於這個指數函數
這個收斂的指數函數
它對應的傅立葉變換
會是這個a+jω分之1
或者是你畫出來它的大小
或者是它的相位角會是這個關係式
以上我們就是利用所謂傅立葉變換
把這個指數函數的關係找出來
特別要記得的是
e^-at u(t)這樣一個指數函數的特性
它對應的是a+jω這個多項式的一個關係式
在這個單元我們利用傅立葉變換的公式
針對指數函數的關係推導出這個指數函數
對應的傅立葉變換的函數就是X(jω)
同時在這個地方我們也說明了
哪些情況它的傅立葉變換是不存在的
也就是代進去這個傅立葉變換的公式的時候
它的積分會變成無限大
謝謝各位的收看
