這個章節要介紹的是腹肌式的直流電動機,而腹肌這兩個字代表的事情就是主磁集的集身上面同時擁有分機場繞組以及串機場繞組,而電束的部分與這兩個繞組之間的串並關係是什麼樣的一個結構,在這個章節都會有詳細的介紹。
我們來觀察一下這個等效電路,還有構造圖,從構造圖裡面可以看到,我們集身身上擁有兩個繞組,因此這一次它是屬於一個腹肌的形式。
而腹肌依據我們的電路結構,可以分成長分路跟短分路兩種,那我們進階的來觀察一下它是屬於哪一個種類。
那麼首先,電流的部分從電源的正端流出,供應給這個長繞組,那麼到上面的節點以後,形成兩個之路。
第一個之路是先經過磁場繞組,RF的部分,然後回到下方的節點。
而另外一個之路是直接往下走,先經過了串機場繞組,然後再到達電束繞組,最後回到下方的節點。
而到下方節點匯合以後,再流回我們電源的副端。
於是整個過程中我們可以看到,構造圖就如同圖A的一個等效電路,是讓電束先跟RAS接成串聯,然後再跟RF並聯,最後送電的一個狀態。
那麼先串,後並的一個情況,我們就把它稱為長分路腹肌式。
長分路腹肌式的一個計算的過程呢,我們來看一下,第一個還是要先求出電流,所以我們從RF場電流開始。
分機場繞組RF,因為還是跟VAO接成並聯,因此RF的大小就會等於RF分之V。
而求出RF以後呢,我們就可以經由流進等於流出的一個概念,來求出IA。
IA的大小就會等於我們整個負載電流RAL的大小減去RF的大小。
有了電束電流就可以開始求反電式EB,那麼EB的大小會觀察一下,發現IA沿途經過了RAS還有RA兩個電阻,因此這一次會產生兩個壓降。
沿途經過IA乘上RS正往負的壓降,還有一個IA乘上RA也是正往負的壓降。
那麼也許最後會再多討論一個電刷壓降,因此電束反電式EB的大小就會等於V減掉IA乘上括號RA加上RS,再減掉電刷壓降VB的部分。

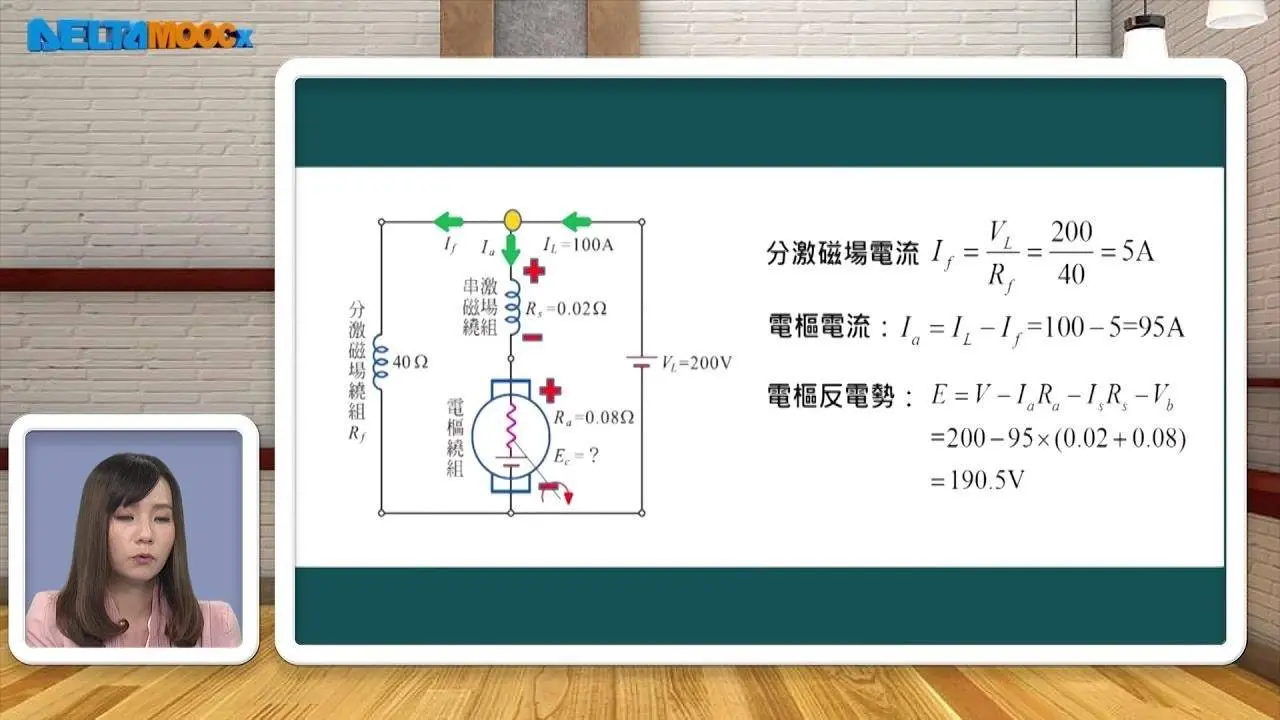

那我們來看一下這個練習題,它是一個常分路的負極電動機,因此我們要先完成常分路的一個電動機的等效電路。
是採用先串聯,然後並聯的一個狀態,所以串了串機場烙組,再並聯一個分機場烙組,最後送一個電源電壓給它。
那電源電壓的大小是200伏,因此往上標。
接下來滿載的輸入電流是100安培,因此RAL,也就是電源電流的部分,就是100安培。
然後電束烙組的電阻是0.08歐姆,於是在電束電阻內把它標示為0.08歐姆。
分機場烙組比較大,它是40歐姆,因此寫在RF身上。
而串機場烙組也是一個電阻小的一個組織,因此標上0.02歐姆。
標示完之後我們就可以開始來計算,那這一題要求五樣東西。
第一個是分機場烙組的電流,再來是電束電流,反電式,輸入功率,還有內生功率等五部分。
那我們先從分機場烙組電流開始。
IF的大小還是一樣,40歐姆的電阻它身上就是扛了一個200伏的電源電壓,因此IF的大小就會等於RF分之VL,是40分之200,得到5安培。
得到5安培以後,就可以藉由流進等於流出來找出IA。
IA的大小因為已知流進的是100安培的負載電流,也已知一個流出5安培的分機場烙組電流,因此100減掉5安培,就可以得到電束電流的大小是95安培。
而有了電束電流以後,就可以進階來求出反電式EB。
我們觀察EB的大小,反電式EB從VL看回來沿途經過了ISRS以及RARA兩個壓降,因此公式就可以列成EB等於200減掉95安培的電束電流乘上括號RA再加上RAS,也就是0.08再加上0.02歐姆這兩個部分,於是可以求出反電式的大小是190.5伏。
求完反電式之後,我們就可以求出內生機械功率。
那我們先從輸入功率開始。
輸入功率叫做PI,它是我們的電源電壓乘上電源電流的關係,因此PI的大小就會等於200乘上100。
相乘後可以得到PI的輸入功率是20K瓦。
那麼接著來求一下反電式產生的這個內生機械功率的部分。
PM的大小,因為反電式大小為EB,得到的電流叫做IA,因此兩者相乘得到PM等於1乘上IA,
就是我們的190.5伏再乘上電束電流95安培,而得到最終是8.09K瓦的部分。
接著我們來看一下這個電路圖,這個電路圖很明顯與剛剛有一點點的不同,哪裡不同呢?我們來觀察一下。
一樣,電流的部分會從電源的正端流出,流出了之後,這一次是先經過了一個IS串機場烙組的部分,才開始做分流。
所以觀察一下上面這個節點,到了節點以後形成兩個之路,第一個之路會往電束電流跑,
往電束電流跑之後到達下方A2的節點,而另外一個之路是往分機場烙組跑,一樣回到了A2的節點。
最後再一起由A2把電流送回電源的副端。所以我們可以很清楚的看到,整個電束烙組的部分呢,
是先跟我們的分機場烙組接成並聯,接成並聯之後,再跟RIS接成串聯,完成了之後再送電給他們使用。
好,所以它是一個先並後串的概念,叫做短分路負極式。我們來看一下短分路負極式的一個計算題。
那麼一樣,我們先來求IF,那麼短分路的IF場電流呢,是所有電路裡面比較複雜的,因為IF,
這個流經分機場烙組的電流大小,我們觀察一下,IF這一次不再只是跟VAL接成並聯了,而是除了VAL以外,
還有一個IAL乘上RIS的一個壓降,所以基磁電流的大小IF必須寫成RF分之VF。
而我們進而來看一下VF的大小,VF的大小呢,會等於VL減掉IAL乘上RIS的壓降,
因為這個IAL沿途流經RIS產生流路標證,流出標負的一個壓降,因此公式可以改寫成RF分之VL減掉IAL乘上RIS。
除了RF以後呢,一樣,對於我們的節點來說,流進要等於流出,因此IA的電流大小,
就會等於流入的IAL減去流出的IF。得完電束電流之後,就可以開始求反電式,反電式EB的大小,我們一樣從V看回來,
發現這一次經過了兩個壓降,沿途分別是RIS、RIS,以及IA乘上RA,但是兩個烙組身上的電流並不相同,
因此不可以在電路,不可以在公式上面把兩個電阻做合併。那麼反電式的大小EB就會等於V減掉IA乘上RA,再減掉IS乘上RS,或者是你要寫成IL乘上RS也可以。
那麼最後如果有討論電刷壓降,必須再減掉VB。好,這個單元就到這裡結束。
